| ब्रांड नाम: | RESKY |
| मॉडल संख्या: | एलपी14570170एसएच15 |
| एमओक्यू: | 10pcs |
| कीमत: | विनिमय योग्य |
| पैकेजिंग विवरण: | कागज बॉक्स |
| भुगतान की शर्तें: | वेस्टर्न यूनियन,टी/टी |
उत्पाद का वर्णन

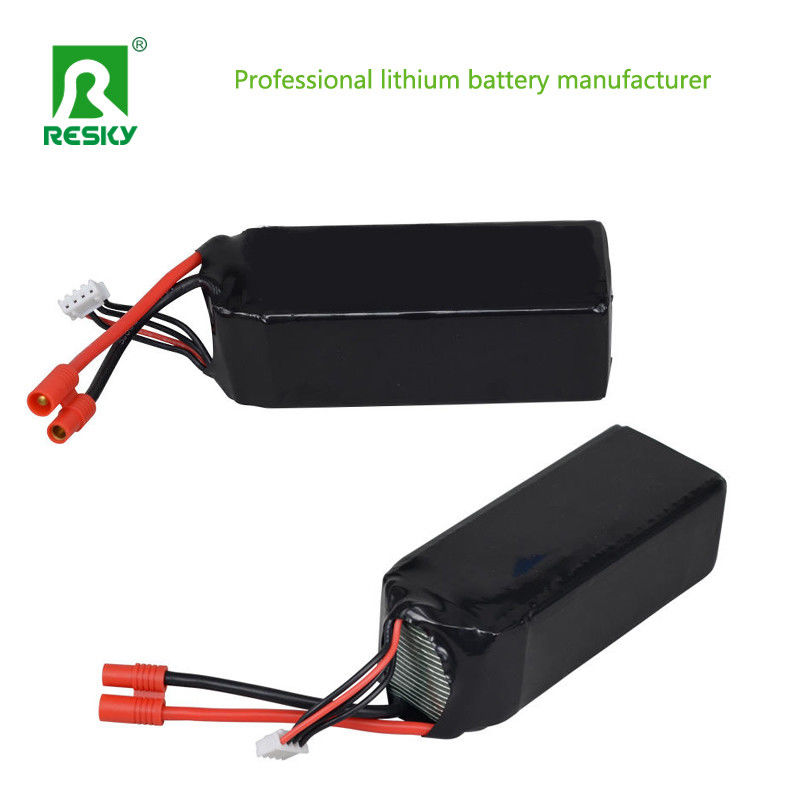

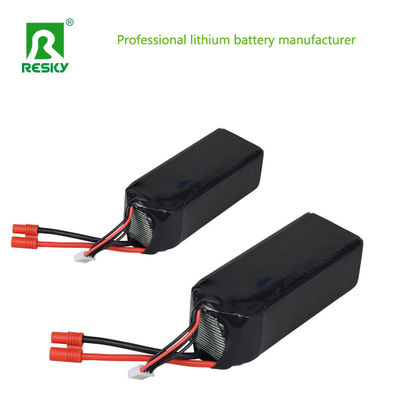

आरसी लिपो बैटरी पैक पॉच 15c 4s 6s 22.2V 16000mAh बैटरी आरसी क्वाडकोप्टर के लिए
| नहीं। | पद | विनिर्देश |
| 1 | बैटरी | 3.7V 16000mah लिपो बैटरी |
| 2 | चार्ज वोल्टेज | 4.2V |
| 3 | नाममात्र वोल्टेज | 2.75V |
| 4 | नाममात्र क्षमता | 16000mAh 20C डिस्चार्ज |
| 5 | चार्ज करंट |
मानक चार्जिंगः0.2C त्वरित चार्जः 0.5C |
| 6 | मानक प्रभार पद्धति | 0.5C सीसी ((निरंतर धारा) 4.2V तक चार्ज, फिर सीवी ((निरंतर वोल्टेज 4.2V) चार्ज जब तक चार्ज धारा ≤0.05C तक गिर नहीं जाती |
| 7 | चार्ज करने का समय |
मानक चार्जिंगः2.75hours ((Ref.) त्वरित चार्जः 2 घंटे |
| 8 | अधिकतम चार्ज करंट | 0.5C |
| 9 | अधिकतम डिस्चार्ज करंट | 40.0C |
| 10 | डिस्चार्ज कट-ऑफ वोल्टेज | 2.75V ((0.2C) |
| 11 | परिचालन तापमान | चार्जिंगः 0 °C ~ 45 °C डिस्चार्जिंगः0 °C ~ 45 °C |
| 12 | भंडारण तापमान | -10°C से +45°C |
| 13 | आयाम | लंबाई:170±2 मिमी (टैब सहित नहीं) चौड़ाईः70±0.5 मिमी मोटाईः14.5±0.2 मिमी |
| 14 | ड्रॉप टेस्ट | सेल को एक मीटर की ऊंचाई से दो बार कंक्रीट की जमीन पर गिराया जाना है। कोई आग, कोई रिसाव नहीं |
| 15 | चक्र समय | ≥500 बार |
उत्पादन चरण:
सेल चयन
गुणवत्ता और क्षमताउच्च गुणवत्ता वाले लिथियम-पॉलिमर कोशिकाओं को आरसी आवेदन की आवश्यकताओं के आधार पर सावधानीपूर्वक चुना जाता है।mAh) आरसी डिवाइस की शक्ति और रनटाइम जरूरतों को पूरा करने के लिए चुना जाता हैउदाहरण के लिए, उच्च-प्रदर्शन वाले आरसी ड्रोन के लिए, जिसके लिए अधिक उड़ान समय की आवश्यकता होती है, उच्च क्षमता वाले कोशिकाओं का चयन किया जा सकता है, जैसे कि 3000 - 5000 एमएएच।
डिस्चार्ज दर: कोशिकाओं की डिस्चार्ज दर, जिसे अक्सर "सी-रेटिंग" के रूप में दर्शाया जाता है, एक महत्वपूर्ण कारक भी है। आरसी अनुप्रयोगों के लिए जो रेसिंग आरसी कारों की तरह उच्च-शक्ति आउटपुट की आवश्यकता होती है, उच्च सी-रेटिंग वाले कोशिकाओं की आवश्यकता होती है।उदाहरण के लिए, 50 से 100 डिग्री सेल्सियस की डिस्चार्ज दर वाला सेल त्वरण या अन्य उच्च ऊर्जा वाले पैंतरेबाज़ी के दौरान बड़ी मात्रा में धारा को तेजी से प्रदान कर सकता है।
वोल्टेज और क्षमता मिलान: लगातार प्रदर्शन सुनिश्चित करने के लिए, कोशिकाओं को उनके वोल्टेज और क्षमता के आधार पर मिलान किया जाता है। बहुत समान खुले सर्किट वोल्टेज और क्षमता वाले कोशिकाओं को एक साथ समूहित किया जाता है।यह महत्वपूर्ण है क्योंकि एक बैटरी पैक में, यदि कोशिकाओं के बीच महत्वपूर्ण अंतर हैं, तो कुछ कोशिकाएं उपयोग के दौरान ओवरचार्ज या ओवरडिसचार्ज हो सकती हैं, जिससे बैटरी का जीवन कम हो जाता है और संभावित सुरक्षा जोखिम हो सकते हैं।उन्नत परीक्षण उपकरण का उपयोग कोशिकाओं को सटीक रूप से मापने और वर्गीकृत करने के लिए किया जाता है.
कोशिका सफाई: चयनित कोशिकाओं को सावधानीपूर्वक साफ किया जाता है ताकि किसी भी धूल, मलबे या विनिर्माण अवशेषों को हटाया जा सके।यह अच्छा विद्युत संपर्क सुनिश्चित करने और किसी भी शॉर्ट-सर्किट जो विदेशी कणों के कारण हो सकता है को रोकने के लिए है.
टैब तैयारी: बैटरी टैब (सेल पर धातु कनेक्टर) तैयार कर रहे हैं।या टब के लिए अतिरिक्त प्रवाहकीय सामग्री जोड़ने के लिए विधानसभा प्रक्रिया के दौरान कोशिकाओं के बीच एक विश्वसनीय कनेक्शन सुनिश्चित करने के लिए.
श्रृंखला और समानांतर संबंध: कोशिकाओं को बैटरी पैक के वांछित वोल्टेज और क्षमता के आधार पर श्रृंखला या समानांतर कॉन्फ़िगरेशन में जोड़ा जाता है।उदाहरण के लिए, यदि तीन 3.7V कोशिकाओं को श्रृंखला में जोड़ा जाता है, तो परिणामी बैटरी पैक का वोल्टेज 3.7V x 3 = 11.1V होगा। समानांतर कनेक्शन में,क्षमताओं को जोड़ने जबकि वोल्टेज एक एकल सेल के रूप में ही रहता है.
सोल्डरिंग: कोशिकाओं को जोड़ने के लिए उच्च गुणवत्ता वाली मिलाप तकनीकों का उपयोग किया जाता है। एक उपयुक्त मिलाप मिश्र धातु, आमतौर पर अच्छी चालकता और कम पिघलने बिंदु के साथ,एक सुरक्षित विद्युत कनेक्शन बनाने के लिए टैब पर लागू किया जाता हैयह सुनिश्चित करना बहुत आवश्यक है कि जोड़े हुए जोड़ स्वच्छ, चिकने हों और किसी भी शीत-जोड़े या अन्य दोषों से मुक्त हों जो उच्च प्रतिरोध कनेक्शन और अति ताप का कारण बन सकते हैं।
बैटरी प्रबंधन प्रणाली (बीएमएस): बैटरी पैक को ओवरचार्जिंग, ओवरडिसचार्जिंग, ओवर करंट और शॉर्ट सर्किट से बचाने के लिए एक बीएमएस लगाया जाता है।बीएमएस प्रत्येक सेल के वोल्टेज और वर्तमान की निगरानी करता है और उचित कार्रवाई करता हैउदाहरण के लिए, यदि चार्जिंग के दौरान सेल का वोल्टेज ओवरचार्ज सीमा तक पहुंच जाता है, तो बीएमएस चार्जिंग करंट को काट देगा।यह एक समान चार्ज और डिस्चार्ज सुनिश्चित करने के लिए कोशिकाओं के बीच चार्ज को भी संतुलित करता है, जो बैटरी पैक के दीर्घकालिक स्वास्थ्य के लिए महत्वपूर्ण है।
अछूता सामग्री: इकट्ठे बैटरी पैक को इन्सुलेट सामग्री जैसे कि हीट-क्रशिंग ट्यूब या इन्सुलेट टेप से लपेटा जाता है।यह विद्युत इन्सुलेशन प्रदान करता है और नमी और भौतिक क्षति जैसे बाहरी कारकों से कोशिकाओं और कनेक्शनों की रक्षा करता है.
मामला या संलग्नक: कुछ बैटरी पैक एक कस्टम-निर्मित मामले या संलग्नक में रखे जाते हैं।मामला प्लास्टिक या अन्य सामग्रियों से बना हो सकता है और अतिरिक्त भौतिक सुरक्षा प्रदान करने के लिए डिज़ाइन किया गया है और आरसी डिवाइस में आसान स्थापना के लिए माउंटिंग बिंदुओं जैसी सुविधाएं भी हो सकती हैं.
विद्युत परीक्षण: बैटरी पैक को विद्युत परीक्षणों की एक श्रृंखला से गुजरना पड़ता है। इसमें ओपन सर्किट वोल्टेज, आंतरिक प्रतिरोध और क्षमता को मापना शामिल है।यह सुनिश्चित करने के लिए कि यह अपेक्षित आउटपुट शक्ति प्रदान कर सकता है और कि डिस्चार्ज के दौरान वोल्टेज स्थिर रहता है, पैक को विभिन्न लोड स्थितियों में भी परीक्षण किया जाता है.
सुरक्षा परीक्षण: सुरक्षा संबंधी परीक्षण जैसे कि ओवरचार्ज, ओवरडिस्चार्ज और शॉर्ट सर्किट परीक्षण यह सुनिश्चित करने के लिए किए जाते हैं कि सुरक्षा सर्किट ठीक से काम कर रहे हैं।बैटरी पैक को भी सूजन के किसी भी संकेत के लिए जाँच की जाती है, रिसाव या इन परीक्षणों के दौरान अन्य असामान्य व्यवहार।
प्रदर्शन सत्यापन: बैटरी पैक के प्रदर्शन को आरसी अनुप्रयोग की विशिष्ट आवश्यकताओं के खिलाफ सत्यापित किया जाता है। इसमें तेजी से त्वरण के लिए शक्ति प्रदान करने की क्षमता का परीक्षण शामिल हो सकता है,दीर्घकालिक संचालन, या आरसी उपकरण के लिए विशिष्ट अन्य कार्यों के लिए यह के लिए इरादा है.
चित्रः
|
